LED inbouwspots aansluiten in serie of parallel schakelen?

In deze blog leggen wij je uit hoe je inbouwspots parallel op het lichtnet kunt aansluiten, zodat een defecte inbouwspot geen invloed heeft op alle andere inbouwspots. Het parallel installeren van inbouwspots heeft nog meer voordelen. Wist je bijvoorbeeld dat het parallel installeren van inbouwspots de enige juiste manier is wanneer je ook nog gebruik wilt maken van een LED dimmer? Na het lezen van de acht heldere stappen uit deze blog kun jij zonder problemen inbouwspots zelf in parallel installeren.

Het installeren van inbouwspots in parallele schakeling

Geen zin om de hele blog te lezen? Bekijk dan de video waarin Gijs je stap voor stap uitlegt hoe je inbouwspots in parallel kunt aansluiten.

Inbouwspots installeren in serie of parallel?

In de wereld van schakelingen bestaan er twee types waar jij rekening mee moet houden, namelijk: Parallel en Serie. Het verschil?

• Serie: Een inbouwspot defect, alle inbouwspots stoppen met werken
• Parallel: Een inbouwspot defect, alle andere inbouwspots blijven gewoon branden.

Let op: werken met elektriciteit kan gevaarlijk zijn. Zet daarom altijd als eerst de stroom uit. Stroom uit? Dan kunnen we nu beginnen met het in parallel installeren van jouw inbouwspots.

Inbouwspots aansluiten: Twee type aansluitingen

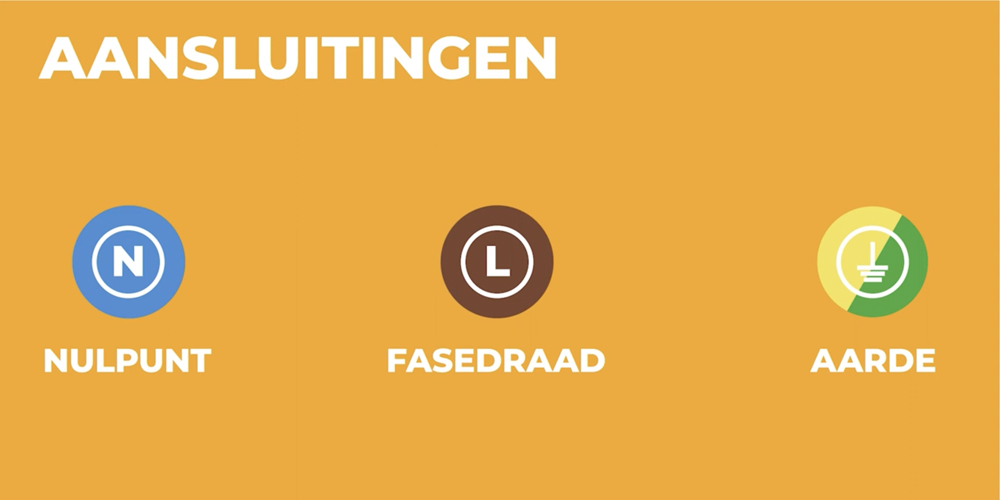

Wanneer we kijken naar de aansluitingen waarop we een inbouwspot kunnen aansluiten dan zien we drie type aansluitingen:

• Nulpunt: Deze wordt aangegeven door de letter N van Neutraal
• Fase aansluiting: Deze wordt aangegeven met de letter L van Line
• Aarde: Deze wordt aangegeven met een omgekeerde letter T met nog twee streepjes eronder.

Wanneer je maar één inbouwspot installeert kun je deze direct op 230 Volt aansluiten. Voor deze blog gaan we twee inbouwspots installeren. We gaan deze inbouwspots doorlussen, zodat we meerdere inbouwspots kunnen bedienen vanuit één stroompunt, of ook wel met één schakelaar.

Het doorlussen van inbouwspots

• Stap 1: Pak eerst de bruine draad uit je stroompunt en sluit deze aan op een 3-polige WAGO lasklem.
• Stap 2: Sluit vervolgens de blauwe draad uit het stroompunt aan op een nieuwe 3-polige WAGO lasklem



• Stap 3: Pak een bruine draad en sluit deze aan op de Line (L) ingang van de inbouwspot en verbind deze vervolgens met de lasklem waar de bruine draad uit het stroompunt op aan is gesloten.
• Stap 4: Pak een blauwe draad en sluit deze aan op de Nul (N) ingang van de inbouwspot en verbind deze vervolgens met de lasklem waar de blauwe draad uit het stroompunt op aan is gesloten.

Nu is de eerste inbouwspot al aangesloten en voorzien van stroom. Nu gaan we ervoor zorgen dat we meer inbouwspots op deze aansluiting in parallel gaan aansluiten. Als het goed is heb je op beide lasklemmen nog een opening over. Deze opening gaan we gebruiken om de volgende inbouwspot door te lussen

• Stap 5: Sluit een nieuwe blauwe draad aan op de blauwe lasklem en verbind deze met een nieuwe 3-polige lasklem
• Stap 6: Sluit een nieuwe bruine kabel aan op de bruine lasklem en verbind deze met een nieuwe 3-polige lasklem

Inbouwspots installeren: Hoe werkt een parallelle schakeling?

Als we de stroom nu aanzetten zien we dat de stroom niet direct naar alleen de eerste inbouwspot loopt, maar naar de lasklem. Hier zit de magie. De stroom wordt vervolgens namelijk automatisch verdeeld naar de volgende inbouwspots, zonder dat deze eerst door de eerste inbouwspot moet. Het resultaat? De schakeling wordt nooit doorbroken door een defecte inbouwspot in het circuit. Met andere woorden: zowel de eerste als tweede inbouwspot krijgt direct stroom uit de stroomvoorziening.

Parallelle schakeling is perfect voor dimmen

Kies ook voor parallelle schakeling wanneer je de inbouwspots wilt aansluiten op een dimmer. Doe je dit namelijk op serie? Dan kan het voorkomen dat je eerste inbouwspot prachtig gedimd wordt, maar de rest op dezelfde lichtsterkte blijft branden of alleen ietsjes minder gedimd worden. Dit probleem heb je niet bij een parallel geschakelde set inbouwspots.

Hoe sluit ik spotjes in een serie aan?

In de praktijk sluit je spotjes in huis meestal niet in serie, maar parallel aan. Dat betekent dat elke spot zijn eigen aansluiting op fase en nul krijgt, zodat alle spots correct werken en één defecte lamp niet meteen de rest beïnvloedt. Zeker bij LED-spots is parallel aansluiten de normale oplossing. Werk je met inbouwspots, dan is het daarnaast belangrijk om te letten op de juiste spanning, eventuele driver of transformator, en voldoende ruimte in het plafond voor de aansluiting en montage.

Praktisch betekent dit meestal: vanaf het lichtpunt of de centraaldoos loopt de schakeldraad door naar de spots, en de nuldraad ook. Bij metalen armaturen of armaturen die daarvoor bedoeld zijn, loopt ook de aardedraad mee. De spots worden dus niet “achter elkaar in serie” gezet zoals bij sommige elektronische schakelingen, maar op dezelfde voeding aangesloten.

Hoe sluit ik meerdere lampen aan op één schakelaar?

Meerdere lampen op één schakelaar aansluiten doe je meestal door ze parallel te verbinden. De schakelaar onderbreekt dan de fase, en zodra je de schakelaar omzet, krijgen alle aangesloten lampen tegelijk spanning. Daardoor gaan ze allemaal tegelijk aan en uit. Dit is de gebruikelijke manier om bijvoorbeeld meerdere spots, wandlampen of plafondlampen met één schakelaar te bedienen.

In de praktijk loopt er vanaf de voeding een fase naar de schakelaar, en vanaf de schakelaar een schakeldraad terug naar de lampen. De nuldraad loopt rechtstreeks mee naar de lampen. Als de armaturen aarde nodig hebben, gaat ook de aardedraad mee. Let er wel op dat de totale belasting moet passen bij de gebruikte schakelaar, bekabeling en groep. Bij nieuwe bekabeling of twijfel over de installatie is het verstandig een elektricien in te schakelen.

Welke draden gaan naar spotjes?

Welke draden naar spotjes gaan, hangt af van het type spot en het systeem, maar bij een standaard 230V-aansluiting gaat het meestal om:

• de fasedraad
• de nuldraad
• en soms de aardedraad

Bij verlichting die via een wandschakelaar wordt bediend, gaat naar het lichtpunt meestal niet de vaste fase maar de schakeldraad, dus de draad die pas spanning krijgt zodra je de schakelaar omzet. Daarnaast is er de nuldraad, en bij armaturen die geaard moeten worden ook de aardedraad. In Nederlandse installaties worden daarvoor vaste kleurcoderingen gebruikt, maar bij oudere bedrading kunnen kleuren afwijken. Daarom is alleen op kleur vertrouwen niet verstandig.

Werk je met 12V-spots of een systeem met een driver/transformator, dan loopt de aansluiting anders dan bij gewone 230V-spots. In dat geval heb je eerst een voeding of transformator nodig, en van daaruit gaan de juiste laagspanningsdraden naar de spots. Daarom is het altijd belangrijk om te kijken of je te maken hebt met 230V, 12V, GU10, ingebouwde LED of een apart driversysteem.
